Proseguiamo con la serie di articoli relativi ai componenti fondamentali di un sistema bus basato su tecnologia KNX, parlando dell’interfaccia di comunicazione per la programmazione ed il collegamento alla rete

Componenti di un sistema a bus KNX: l’interfaccia di comunicazione

Il sistema domotico a bus KNX è un sistema “chiuso” che necessita di un apposito apparato per la sua programmazione o diagnostica genericamente chiamata interfaccia di comunicazione KNX. Fisicamente presenta un canale di comunicazione verso il bus, con il classico morsetto Rosso/Nero a cui collegare il cavo bus e, lato PC, un canale USB o IP (ormai obsolete le inetrfacce con canale seriale RS-232).

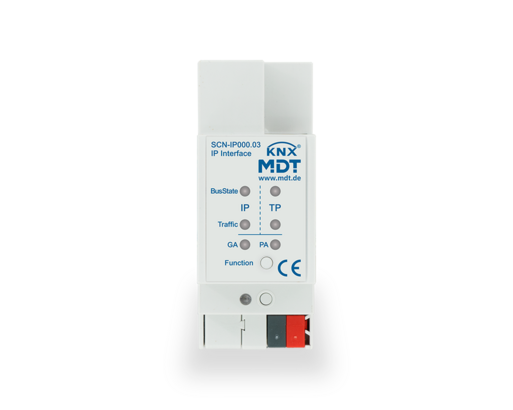

Qui un esempio di due componenti prodotti dalla tedesca MDT, basati uno su USB e IP

Entrambe le interfacce svolgono la medesima funzione: connettere il sistema verso l’esterno, ma seppur condividendo una stessa funzionalità, la scelta di una o dell’altra è determinante per l’uso finale che se ne vuole/deve fare.

Caso d’uso dell’interfaccia USB: programmazione e diagnostica

Più economica e con minori funzionalità e possibilità applicative, essa è principalmente relegata ad una esclusiva funzione di programmazione e diagnostica. Spesso si è soliti avere questo componente nel proprio laboratorio al fine di programmare a banco i singoli devices prima dell’installazione presso il cliente. In un contesto reale, invece, il suo uso è limitato a quelle poche installazioni che non provedono una connessione ad apparati lan e supervisori, continuando a svolgere, quindi, esclusivamente la funzione di interfaccia di servizio per manutenzioni/riprogrammazioni.

Caso d’uso dell’interfaccia IP: programmaizone - diagnostica - connessione supervisori

L’interfaccia IP è più evoluta della precedente ed oltre ad assolvere gli stessi compiti dell’interfaccia USB, avendo la possibilità di connettersi ad una rete LAN garantisce la trasmissione dei pacchetti knx da e verso la rete ip. Funzionalità, quest’ultima, utile, se non fondamentale, per l’utilizzo di supervisori.

Ip router: l’evoluzione dell’interfaccia IP

In installazioni più complesse dove si intersecano più linee bus, una scelta comune è quella di usare questo componente che svolge la funzione di routing tra le linee connesse tra di loro dalla lan. Vedremo nel dettaglio il funzionamento di un accoppiattore di linea nel prossimo articolo dedicato ai componenti base di un sistema KNX. In questa fase è utile menzionarlo tra i device che consentono un interfacciamento tra PC/Supervisori e bus.

N.B.: il sottoscritto non intrattiene nessun rapporto commerciale privilegiato con MDT, né beneficia di fees o sconti nel caso in cui si acquistino questi prodotti.
